名稱：交流開關量變送器

型號：YWE-K1

一、概述

開關量變送器是一種能將被測交流電壓轉換成按特定要求輸出直流電壓或繼電器接點的儀器。三組合開

關量變送器則由三個彼此獨立且相互隔離的單個開關量變送器電路組合而成，具有三個單路開關量變送器的

功能。開關量變送器可廣泛用于電力、郵電、石油、煤炭、冶金、市政等部門。

二、型號

單交流開關量變送器： YWE-K1

三交流開關量變送器： YWE-K3

三、主要技術指標

1） 輸入：AC 0～600V、45～55Hz或0～15A，45～55Hz 。

2） 輸出：

a、電壓輸入時：

當輸入電壓大于或等于某一臨界值時（如：100V），輸出高電平（5V），或繼電器接點輸出（閉）。

當輸入電壓小于（比如，比某一臨界值（100V）小10V時）或等于90V，輸出低電平（0V），或繼電器接

點輸出（開）。

b、電流輸入時：

當輸入電流大于或等于臨界值（如：250mA），輸出為高電平(5V)，或繼電器接點輸出（閉）。

當輸入電流小于或等于臨界值（如：230mA），輸出為低電平（0V），或繼電器接點輸出（開）。

V C、繼電器接點容量：DC 30V、1A

說明：電壓輸入和電流輸入臨界點可按用戶要求設定（如：150V、200V或0mA、1A等）。

3） 輔助電源：DC 5V、12V、24V

4） 工頻耐壓：輸入/輸出，輸入/電源間：AC 2kV/min，漏電流1mA。

5） 絕緣強度：≥20MΩ

6） 工作環境：溫度：-10～50℃，濕度：10～90%（無凝露）

7） 外形尺寸：YWE-K1： 42mm×75mm×70mm

YWE-K3： 110mm×75mm×70mm

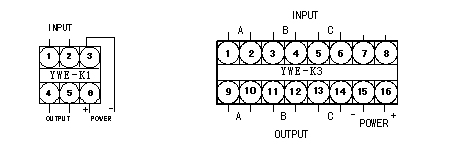

四、接線

五、安裝

采用DIN導軌和螺釘兩種安裝方式，導軌寬度為35mm。螺釘大小為M3×12。

六、注意事項

1、輸入與輸出須***成一一對應關系。

2、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度應小于2500米。

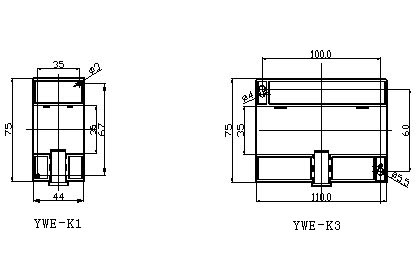

七、安裝尺寸（底部視圖）
